Al reemplazar equipos metálicos voluminosos y propensos a la corrosión con nuestros tanques de pretratamiento de FRP y carcasas de membrana de alta presión fabricadas internamente, el cliente logró un sistema más liviano, seguro y libre de corrosión.
Antecedentes del proyecto
Una planta de fabricación a gran escala identificó una necesidad urgente de mejorar su antiguo sistema de tratamiento de agua. Sin embargo, debido a las graves limitaciones de espacio dentro de la sala de equipos, el área de instalación disponible era extremadamente limitada. La planta requería una solución que pudiera instalarse sin maquinaria pesada y que al mismo tiempo garantizara una implementación rápida con una interrupción mínima de la producción en curso.
Al mismo tiempo, la infraestructura metálica existente mostraba claros signos de deterioro, dando lugar a múltiples riesgos operativos:
Sistema de pretratamiento de envejecimiento: El revestimiento interno de caucho de los tanques de filtro de arena de acero al carbono había comenzado a fallar. Como resultado, las partículas de óxido se estaban desprendiendo y entrando en la corriente de agua, lo que planteaba un riesgo continuo de contaminación para las unidades de filtración de precisión aguas abajo.
Preocupaciones de seguridad: Debido a la exposición prolongada a ambientes húmedos y oxidativos, se observaron corrosión estructural y picaduras en etapas tempranas en las costuras de soldadura de las carcasas de membrana de acero inoxidable. Esta forma de fatiga estructural presenta un riesgo potencial para la seguridad, particularmente en condiciones operativas de alta presión.
Diseño del esquema
Concepto de diseño

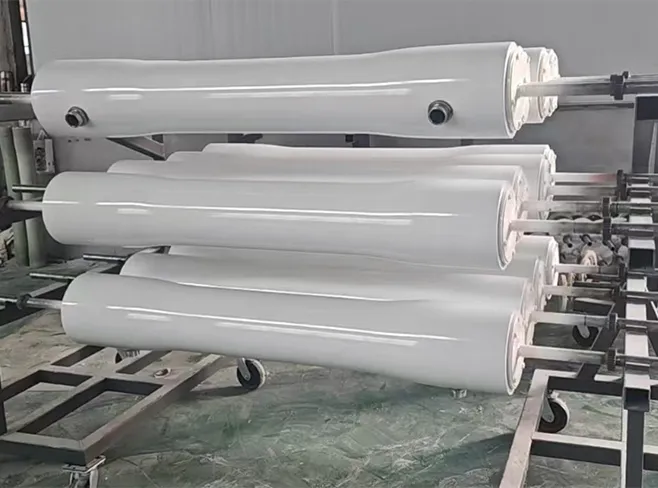

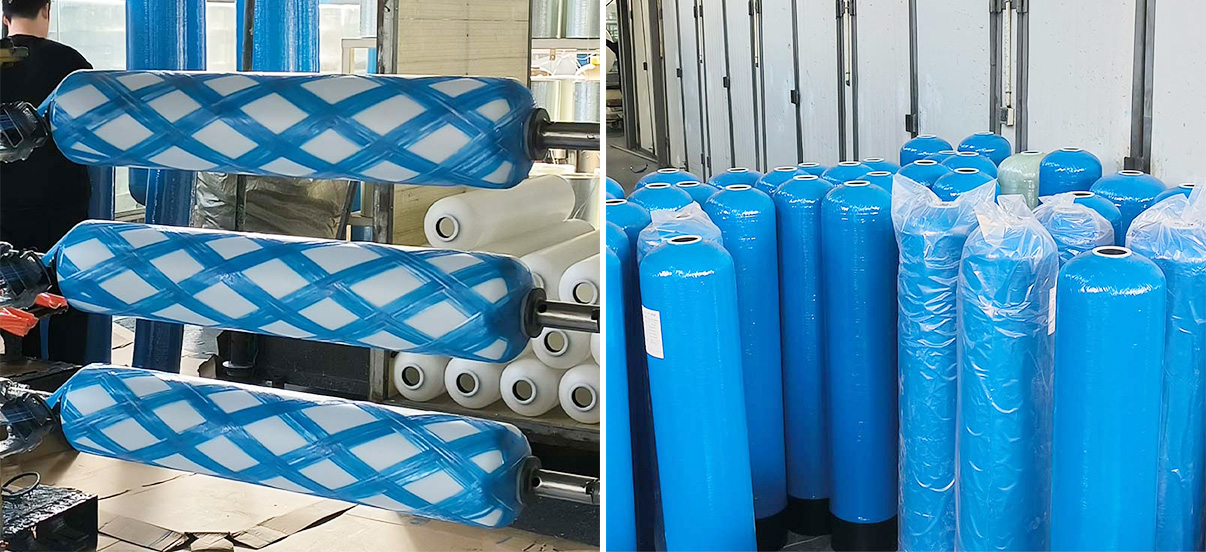

La solución propuesta implicó el despliegue de un sistema de FRP totalmente integrado, centrado en dos componentes distintos de alto rendimiento: tanques de FRP enrollados con filamentos y carcasas de membranas de precisión.
Aspectos destacados del diseño
Construcción no metálica: se seleccionaron materiales inertes y resistentes a la corrosión para eliminar por completo el riesgo de corrosión asociado con los sistemas metálicos tradicionales.
Instalación flexible: se adoptó un enfoque de ensamblaje modular, lo que permitió la instalación dentro de espacios reducidos y superó las limitaciones de diseño del sitio.
Confiabilidad de alta presión: El sistema fue diseñado para garantizar un funcionamiento seguro y estable bajo presiones de trabajo superiores a 300 PSI (aproximadamente 20,7 bar).
Soluciones
Fase 1: Implementación rápida en el sitio
Transporte liviano: Los tanques de FRP eran lo suficientemente compactos y livianos como para que dos técnicos los movieran manualmente a través de puertas estándar, lo que eliminaba la necesidad de demoler paredes o usar equipo de levantamiento pesado.
Posicionamiento y estabilidad instantáneos: un diseño de base estilo trípode permitió posicionar y estabilizar los tanques inmediatamente, permitiendo el llenado directo con arena de cuarzo de alta densidad y eliminando efectivamente la inestabilidad que se ve comúnmente en los diseños de tanques tradicionales.
Paso 2: Montaje e instalación modulares
Instalación con manipulación manual: Las carcasas de membrana de FRP eran lo suficientemente livianas como para levantarlas e instalarlas en marcos de soporte de acero inoxidable a mano, evitando el uso de grúas o polipastos en áreas de instalación confinadas.
Conexiones de tuberías Plug-and-Play: los puertos laterales y las conexiones finales estandarizados permitieron una integración rápida de tuberías plug-and-play, lo que redujo significativamente el tiempo de instalación y simplificó el montaje en el sitio.
Valor de la solución
Mejoras de rendimiento
Calidad del agua mejorada: la transición a vías de flujo inertes y no metálicas eliminó por completo la lixiviación de iones metálicos, lo que resultó en una mejora significativa en la pureza del agua producida.
Seguridad operativa mejorada: la construcción de material compuesto eliminó los riesgos asociados con la corrosión del metal, lo que garantiza una operación más segura y confiable a largo plazo.
Mayor eficiencia de mantenimiento: el diseño de la base del trípode simplificó los procedimientos de drenaje, mientras que las superficies lisas y no metálicas de la carcasa de la membrana hicieron que la limpieza de rutina fuera más rápida y menos laboriosa.
Gestión visualizada del sistema: la apariencia distintiva y profesional del equipo respaldó las prácticas de gestión 5S de la planta, lo que permitió una separación visual clara entre el área de pretratamiento y la zona de proceso de ósmosis inversa.
Este proyecto demuestra el rendimiento superior de los materiales compuestos de FRP en aplicaciones modernas de tratamiento de agua. Al reemplazar los equipos metálicos obsoletos con componentes avanzados de FRP, el cliente logró una mayor calidad del agua, una mayor seguridad y un sistema de tratamiento de agua preparado para el futuro diseñado para un rendimiento a largo plazo.
Contáctenos de inmediato para analizar los requisitos de su proyecto de producto.
