Sistema eléctrico de FRP

Indicador de fallas de cortocircuito de tipo registro transitorio del sistema de energía eléctrica F

Compartir:

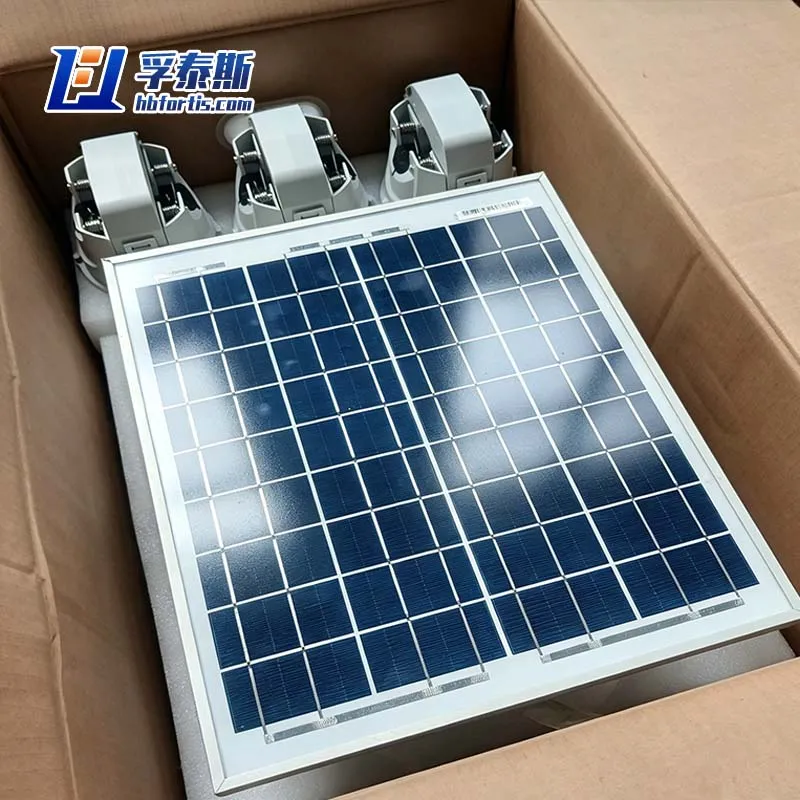

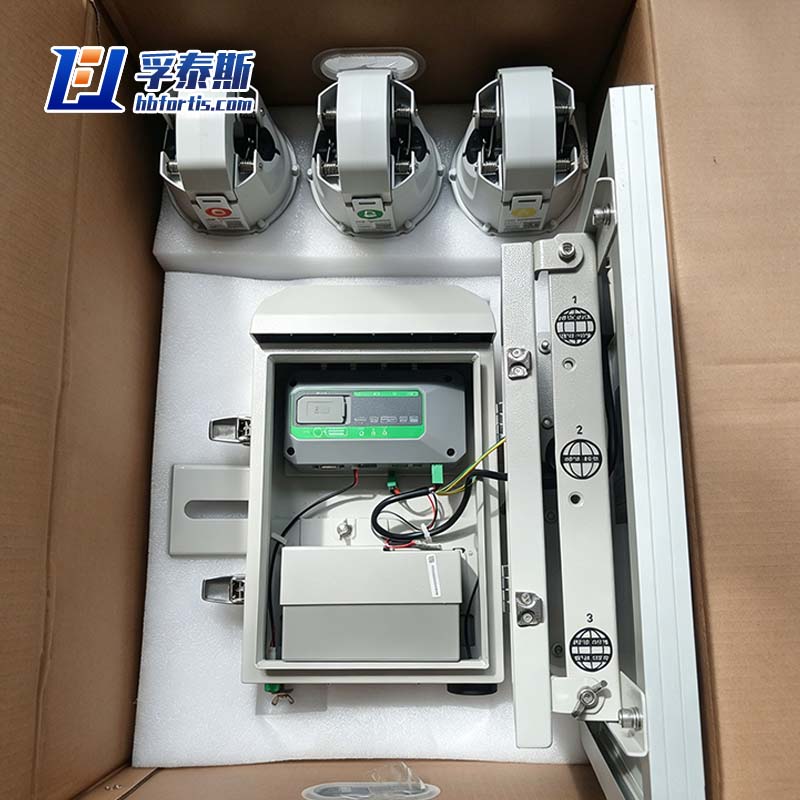

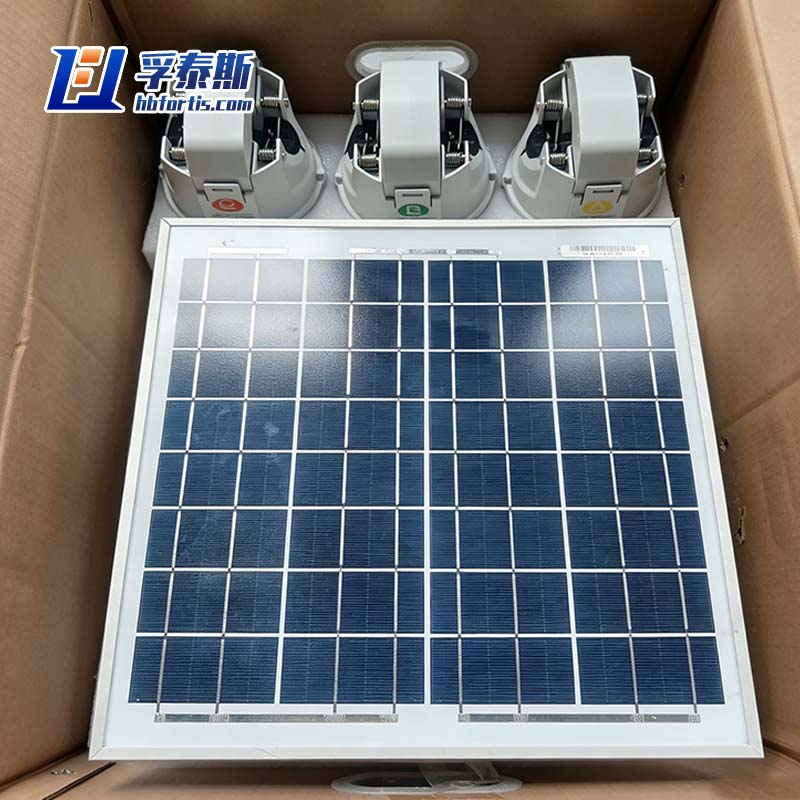

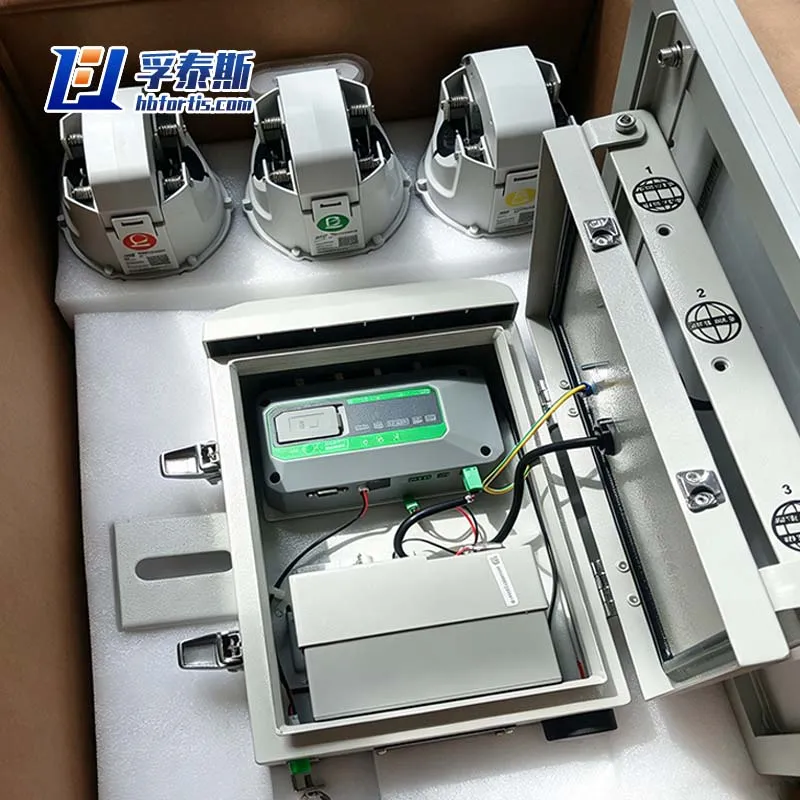

Este indicador de fallas está diseñado específicamente para líneas de distribución de energía de 6 kV a 35 kV. Puede detectar e identificar con precisión cortocircuitos y fallas de conexión a tierra. Con sus funciones de registro transitorio e indicación de fallas, puede localizar rápidamente la sección de falla de la línea, acortar el tiempo para la eliminación de fallas y acelerar la restauración de energía. Se utiliza ampliamente en redes de distribución de energía de media tensión para mejorar la eficiencia operativa y la confiabilidad.

Folleto de productos de Hebei Fortis Technology Co., Ltd

Ventajas del producto

  • Detección de fallas duales: Captura simultáneamente cortocircuito (umbral de sobrecorriente) y falla a tierra (corriente de secuencia cero o corriente capacitiva), cubriendo más del 95% de los tipos de fallas en las redes de distribución.

  • Alerta visual instantánea: Alto brillo flash LED o bandera mecanica (rojo/amarillo) gira hacia la ventana, visible incluso de noche o desde la distancia, lo que reduce el tiempo de localización de fallas de horas a minutos.

  • Restablecimiento automático y manual: Reinicio automático programable después de 2/4/8 horas o tras la reenergización de la línea; opcional reinicio magnético Herramienta para limpieza manual después del mantenimiento.

  • Autoalimentado y sin mantenimiento: Recoge energía directamente de la corriente de falla o de la corriente de carga de línea a través de un CT incorporado; no necesita pilas ni fuente de alimentación externa, con una vida útil de más de 10 años.

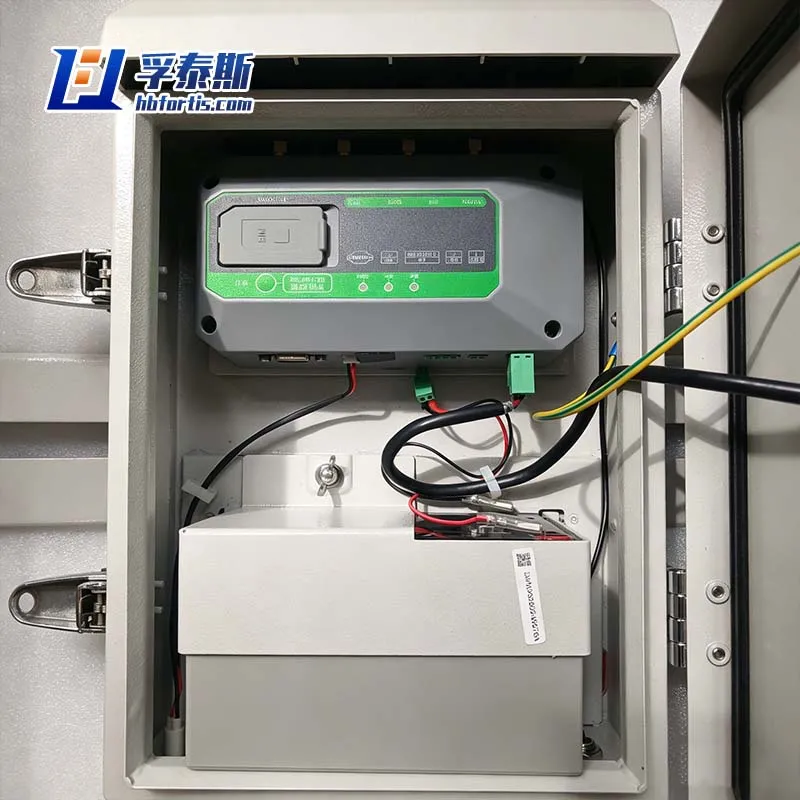

  • Opción de comunicación remota: Disponible con 433 MHz de radiofrecuencia o GPRS/4G módulo para enviar datos de fallas a su SCADA o aplicación móvil, lo que permite la automatización de redes inteligentes.

Escenarios de aplicación

Líneas aéreas de distribución radial

En alimentadores radiales aéreos de larga distancia de 10 kV o 35 kV que pasan a través de montañas, bosques o áreas rurales, la caída de un rayo o el contacto con animales puede causar una falla transitoria o permanente. cuando un indicador de falla se engancha en cada conductor de fase en puntos de derivación claves (por ejemplo, cada 2-3 km o en interruptores seccionales), el dispositivo muestra un destello LED brillante solo en el lado aguas abajo de la falla. Los linieros conducen hasta el primer indicador intermitente e inspeccionan sólo la sección corta que hay por delante, en lugar de patrullar 20 km de línea. Esto reduce directamente el tiempo de interrupción de 4 horas a menos de 30 minutos, mejorando drásticamente las métricas de servicios públicos de SAIDI y CAIDI.

Indicador de Falla del Sistema de Energía Eléctrica para Líneas Aéreas de Distribución Radial FT-FI1

Redes de bucle de cable subterráneo

Los cables subterráneos en los CDB urbanos o parques industriales son propensos a sufrir averías causadas por daños en excavaciones, envejecimiento de los árboles de agua o fugas térmicas. A diferencia de las líneas aéreas, los fallos en los cables no se pueden detectar visualmente desde la calle. Al montar indicadores de falla en cada unión de cable o en el panel de las unidades principales de anillo (RMU), el dispositivo captura la firma de corriente de falla transitoria cuando falla una sección de cable. La pantalla se vuelve roja o parpadea un LED, lo que permite a los equipos identificar el segmento exacto de 200 metros entre dos uniones. Sin tales indicadores, los equipos de servicios públicos tendrían que desconectar todo el circuito, realizar pruebas de resistencia de aislamiento en múltiples puntos y, potencialmente, excavar al azar, un proceso costoso y que requiere mucho tiempo.

Indicador de Falla del Sistema de Energía Eléctrica para Líneas Aéreas de Distribución Radial FT-FI1

Alimentadores híbridos aéreos y de cable mixtos

Un alimentador suburbano típico a menudo comienza con líneas aéreas desde la subestación, hace la transición a cables subterráneos cerca de grupos residenciales y luego regresa por encima. Cuando ocurre una falla en la porción subterránea, los reconectadores aéreos aguas arriba pueden dispararse y recerrarse exitosamente si la falla es transitoria. Sin embargo, una falla permanente en el cable requiere un aislamiento inmediato. Instalación Indicadores de fallo con comunicación remota. en los puntos de transición de la línea aérea al cable proporciona a los despachadores datos de fallas en tiempo real. El sistema SCADA muestra inmediatamente qué fase y qué punto de transición experimentó la sobrecorriente. Luego, los despachadores pueden abrir remotamente los seccionalizadores para aislar solo el bloque de cables, manteniendo el resto de la línea aérea energizada y manteniendo la energía para los clientes sanos.

Indicador de Falla del Sistema de Energía Eléctrica para Líneas Aéreas de Distribución Radial FT-FI1

Monitoreo de tableros de distribución y aparamenta

Dentro de aparamenta interior revestida de metal o paneles de distribución secundaria, la búsqueda manual de fallas entre docenas de alimentadores de salida es peligrosa y lenta. Cada panel de disyuntores puede equiparse con un indicador de fallo montado en panel conectado a las salidas de relé o CT. Cuando una falla aguas abajo dispara el interruptor, la bandera mecánica del indicador correspondiente salta de blanco a rojo, identificando con precisión qué alimentador causó el disparo. Esto elimina la necesidad de verificar la configuración del relé de protección de cada alimentador o adivinar qué cable experimentó una falla. Para plantas industriales con requisitos críticos de tiempo de actividad (por ejemplo, fábricas de semiconductores u hospitales), esta identificación inmediata reduce el tiempo medio de reparación (MTTR) y permite que los equipos de mantenimiento se concentren en la zanja de cable correcta de inmediato.

Indicador de Falla del Sistema de Energía Eléctrica para Líneas Aéreas de Distribución Radial FT-FI1
