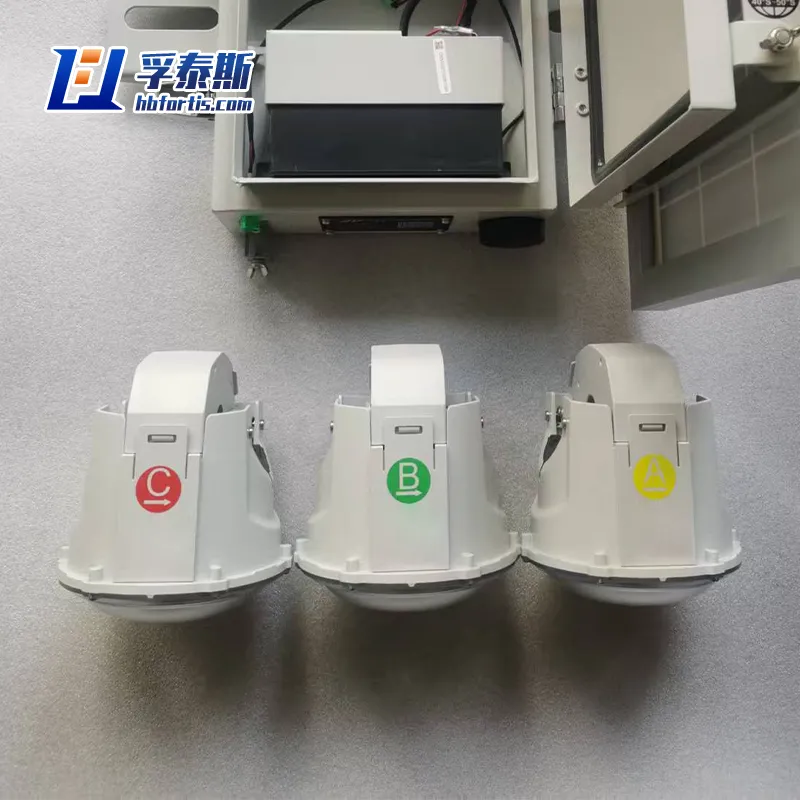

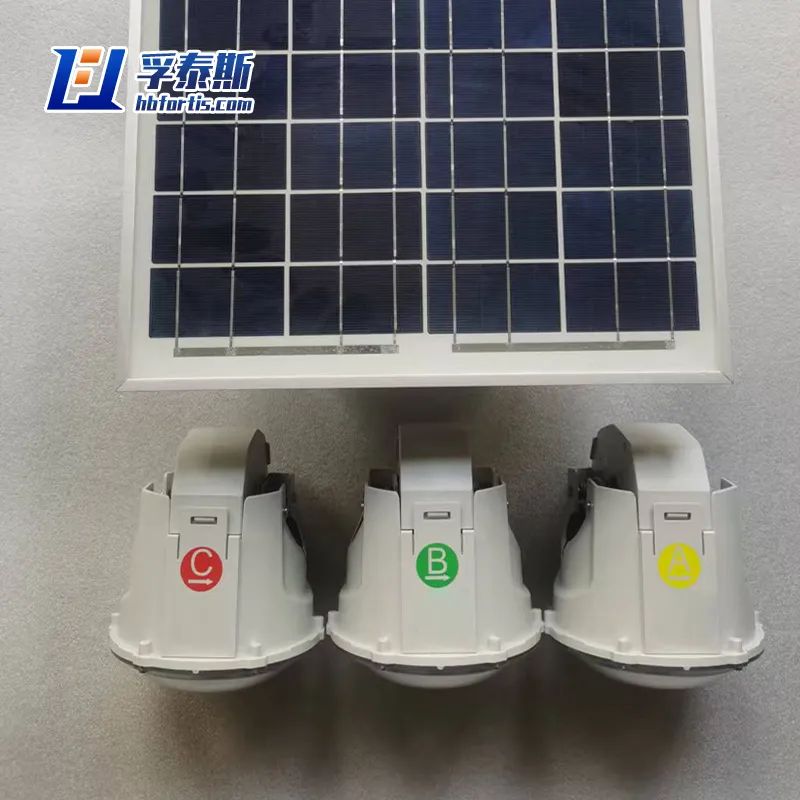

Indicador de fallas del sistema de energía eléctrica para líneas aéreas de distribución radial FT-FI

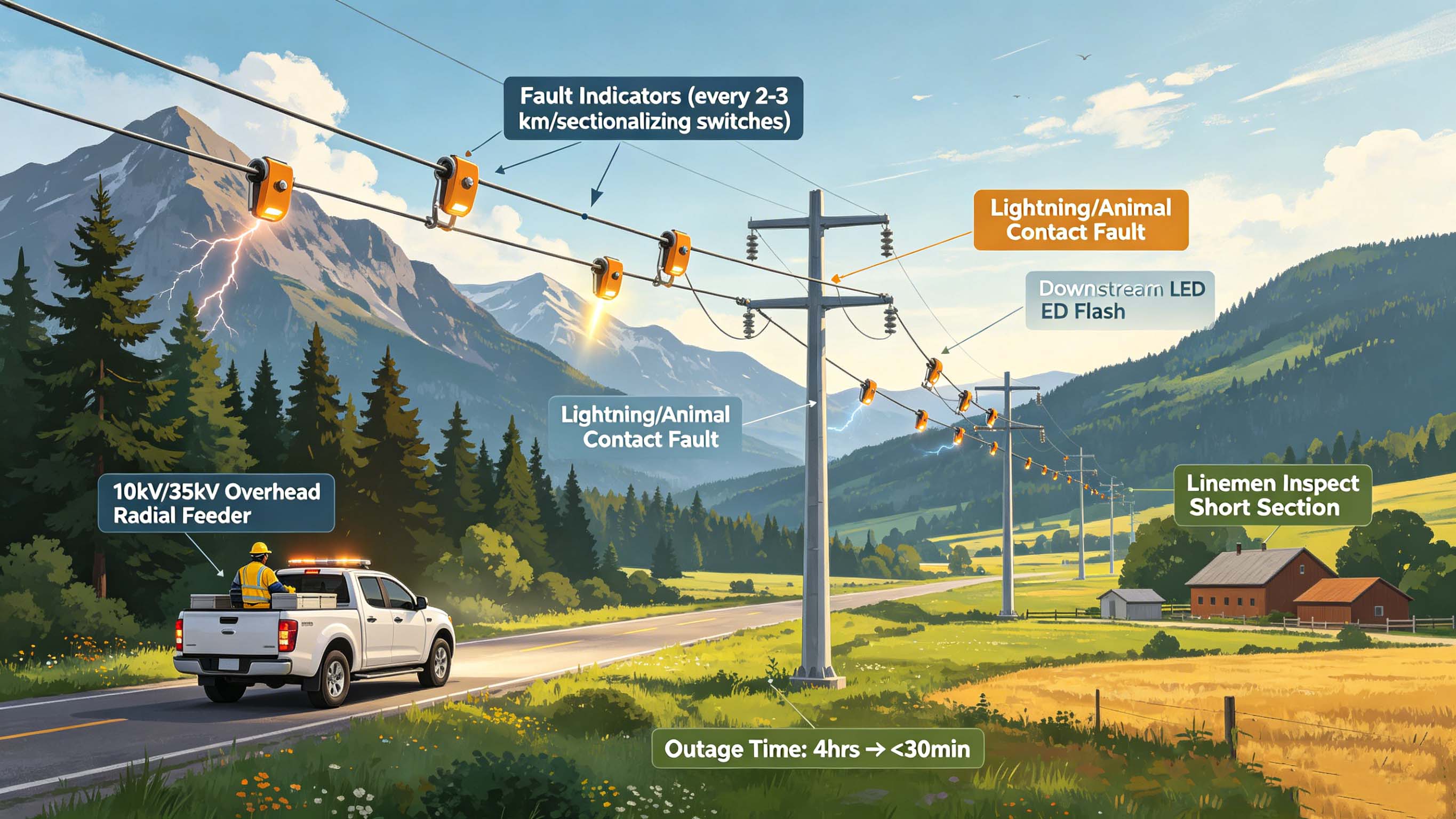

Líneas aéreas de distribución radial

En alimentadores radiales aéreos de larga distancia de 10 kV o 35 kV que pasan a través de montañas, bosques o áreas rurales, la caída de un rayo o el contacto con animales puede causar una falla transitoria o permanente. cuando un indicador de falla se engancha en cada conductor de fase en puntos de derivación claves (por ejemplo, cada 2-3 km o en interruptores seccionales), el dispositivo muestra un destello LED brillante solo en el lado aguas abajo de la falla. Los linieros conducen hasta el primer indicador intermitente e inspeccionan sólo la sección corta que hay por delante, en lugar de patrullar 20 km de línea. Esto reduce directamente el tiempo de interrupción de 4 horas a menos de 30 minutos, mejorando drásticamente las métricas de servicios públicos de SAIDI y CAIDI.

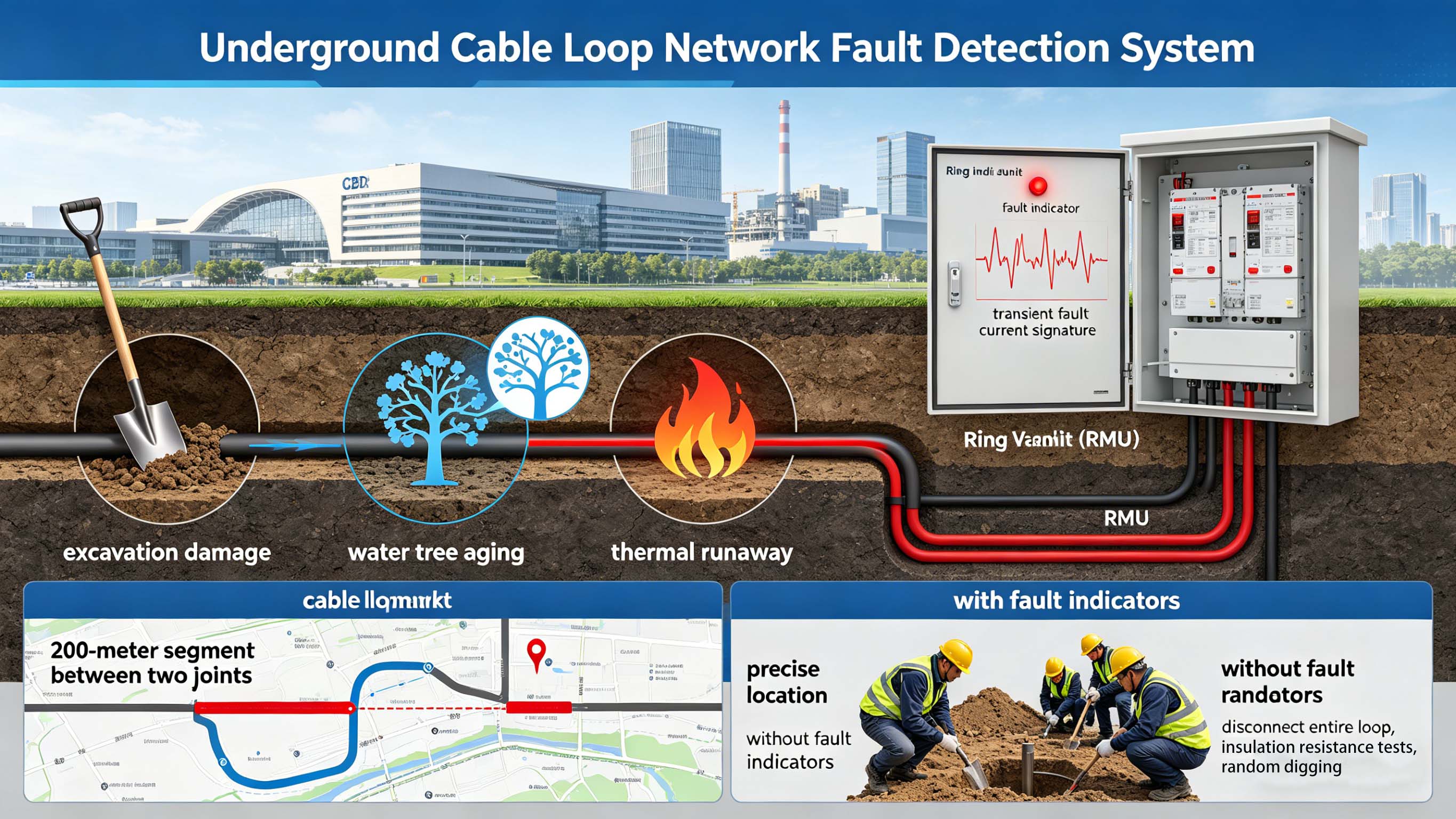

Redes de bucle de cable subterráneo

Los cables subterráneos en los CDB urbanos o parques industriales son propensos a sufrir averías causadas por daños en excavaciones, envejecimiento de los árboles de agua o fugas térmicas. A diferencia de las líneas aéreas, los fallos en los cables no se pueden detectar visualmente desde la calle. Al montar indicadores de falla en cada unión de cable o en el panel de las unidades principales de anillo (RMU), el dispositivo captura la firma de corriente de falla transitoria cuando falla una sección de cable. La pantalla se vuelve roja o parpadea un LED, lo que permite a los equipos identificar el segmento exacto de 200 metros entre dos uniones. Sin tales indicadores, los equipos de servicios públicos tendrían que desconectar todo el circuito, realizar pruebas de resistencia de aislamiento en múltiples puntos y, potencialmente, excavar al azar, un proceso costoso y que requiere mucho tiempo.

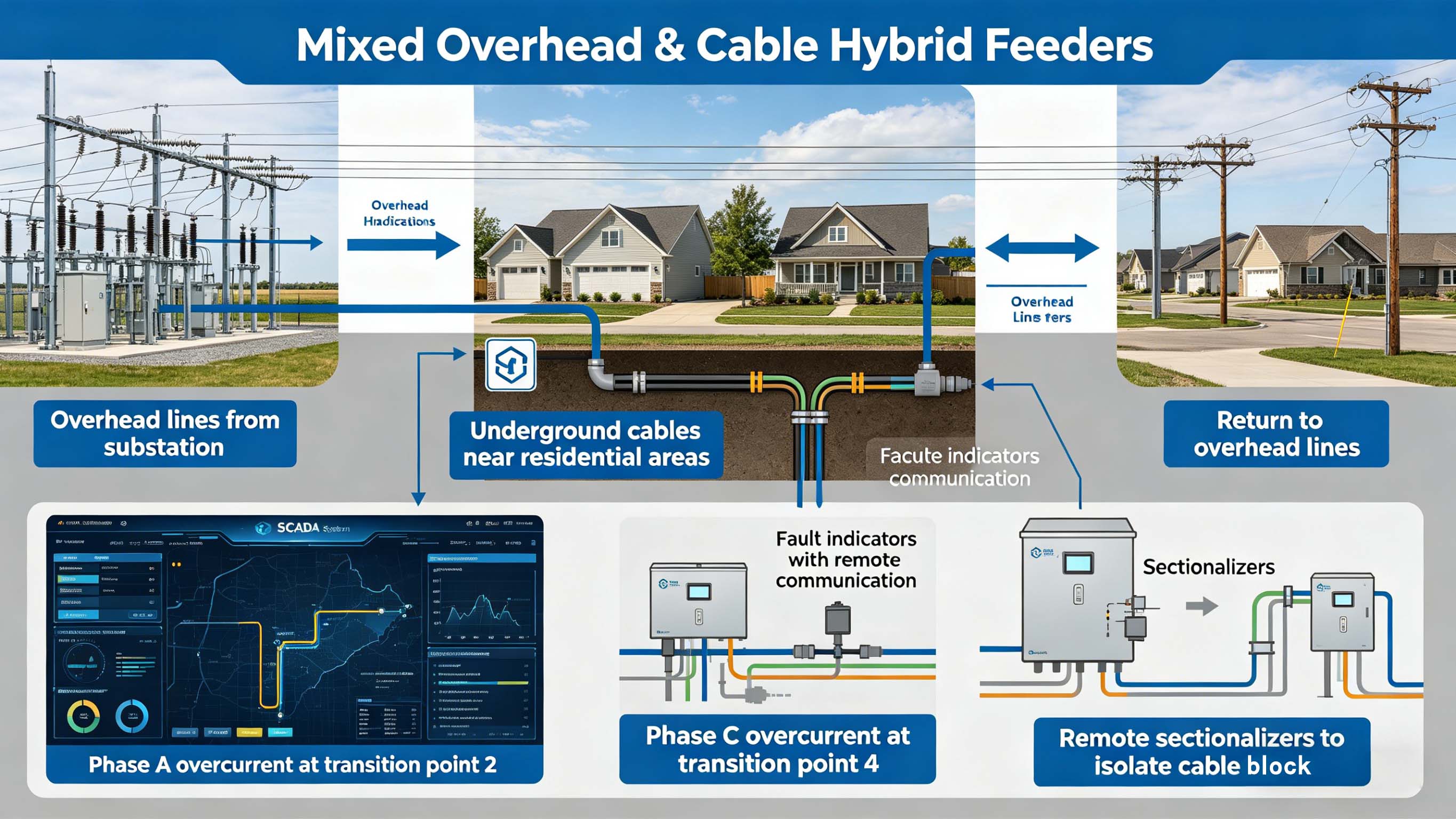

Alimentadores híbridos aéreos y de cable mixtos

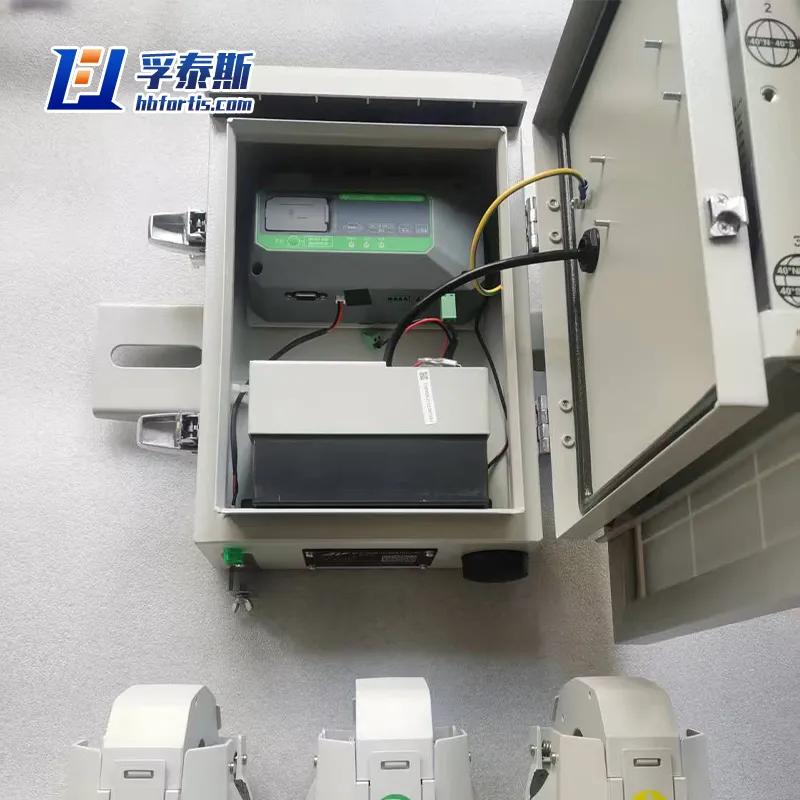

Un alimentador suburbano típico a menudo comienza con líneas aéreas desde la subestación, hace la transición a cables subterráneos cerca de grupos residenciales y luego regresa por encima. Cuando ocurre una falla en la porción subterránea, los reconectadores aéreos aguas arriba pueden dispararse y recerrarse exitosamente si la falla es transitoria. Sin embargo, una falla permanente en el cable requiere un aislamiento inmediato. Instalación Indicadores de fallo con comunicación remota. en los puntos de transición de la línea aérea al cable proporciona a los despachadores datos de fallas en tiempo real. El sistema SCADA muestra inmediatamente qué fase y qué punto de transición experimentó la sobrecorriente. Luego, los despachadores pueden abrir remotamente los seccionalizadores para aislar solo el bloque de cables, manteniendo el resto de la línea aérea energizada y manteniendo la energía para los clientes sanos.

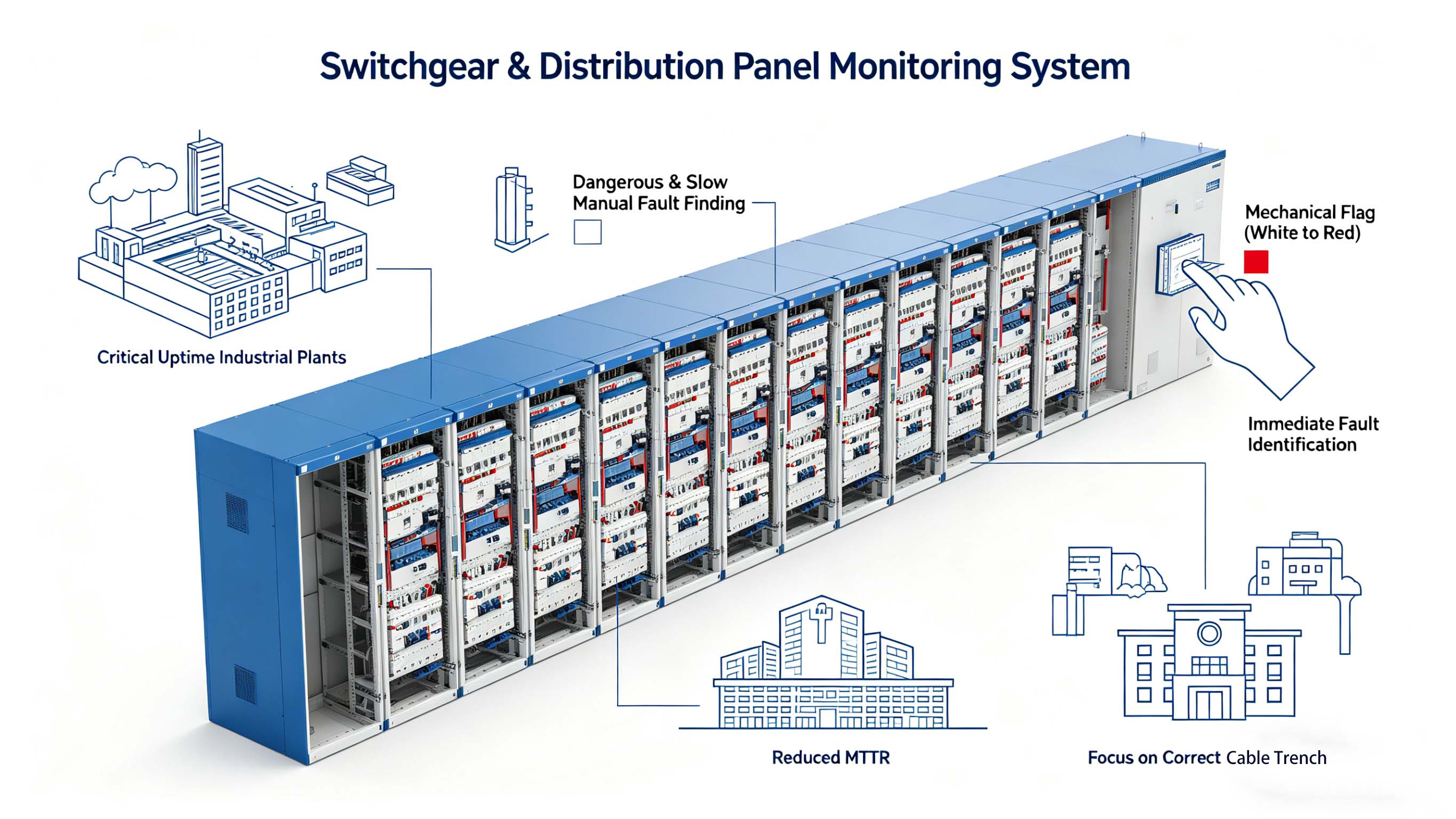

Monitoreo de tableros de distribución y aparamenta

Dentro de aparamenta interior revestida de metal o paneles de distribución secundaria, la búsqueda manual de fallas entre docenas de alimentadores de salida es peligrosa y lenta. Cada panel de disyuntores puede equiparse con un indicador de fallo montado en panel conectado a las salidas de relé o CT. Cuando una falla aguas abajo dispara el interruptor, la bandera mecánica del indicador correspondiente salta de blanco a rojo, identificando con precisión qué alimentador causó el disparo. Esto elimina la necesidad de verificar la configuración del relé de protección de cada alimentador o adivinar qué cable experimentó una falla. Para plantas industriales con requisitos críticos de tiempo de actividad (por ejemplo, fábricas de semiconductores u hospitales), esta identificación inmediata reduce el tiempo medio de reparación (MTTR) y permite que los equipos de mantenimiento se concentren en la zanja de cable correcta de inmediato.
